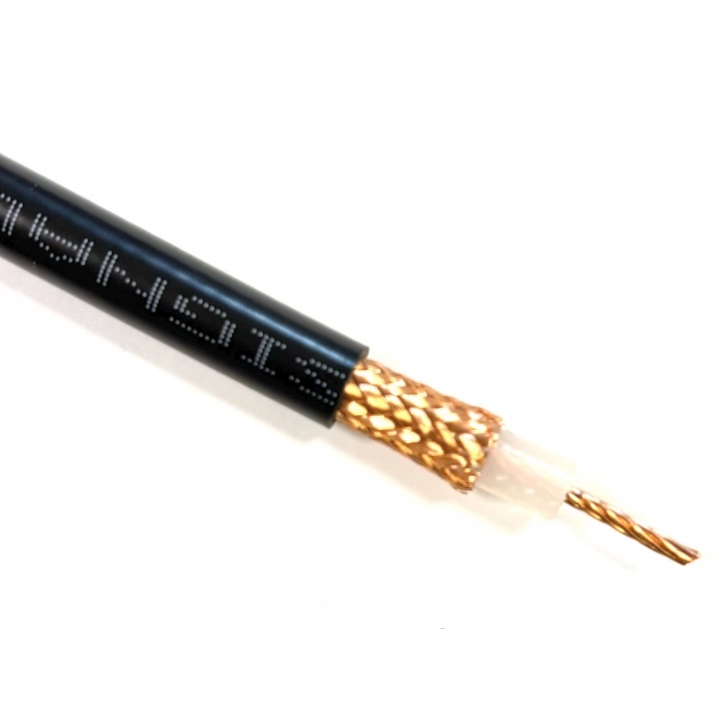

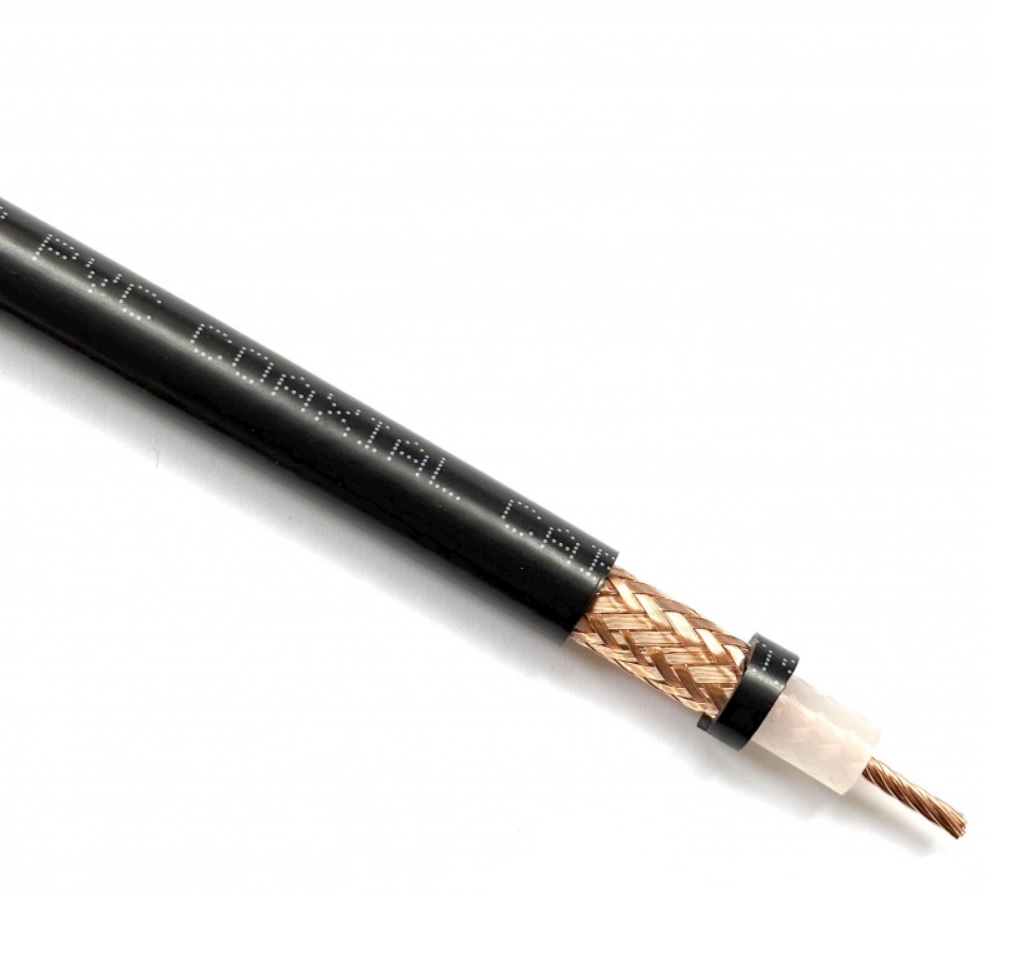

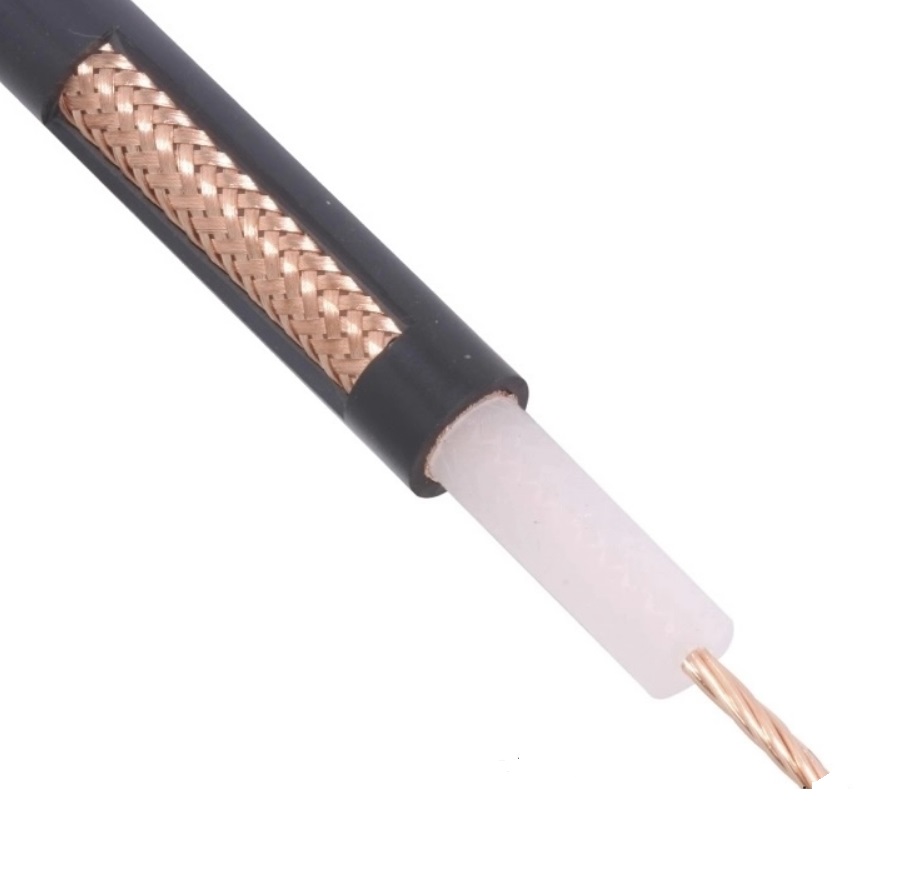

Специфікація конструкції
|
Item |
Material |
Diameter(mm) |
|
1. Inner Conductor |
Solid Copper |
7X0.752 |
|
2. Dielectric |
Polyethylene |
7.24 |
|
3. Outer Conductor |
Solid Copper Braid |
Nom.7.85 |
|
4. Jacket |
Black PVC |
10.30 |
Electrical Characteristics
|
Capacitance(pF/m) |
101 |
|
Impedance(ohm) |
50 |
|
Velocity of Propagation(%) |
66 |
|
Max Operating Voltage(KVrms) |
3.7 |
|
Max Operating Frequency(MHz) |
1000 |
Mechanical and Environmental Characteristics
|
Operating Temp.(℃) |
-25 to +70 |
|
Bending Radius(mm) |
40 |
|
ROHS |
Compliant |
Attenuation
|
Frequency(MHz) |
Attenuation(dB/100m) |
|
100 |
6.9 |
|
400 |
15.2 |
|
1000 |
27.3
|
