RG-405

Коаксіальний кабель 50 Ом

Замовити

Графічна CAPTCHA
Введіть символи з малюнку.
Коаксіальний кабель 50 Ом
119,00 ₴
Артикул:
766
Коаксіальный кабель призначений для з'єднання складових компонентів радіо-частотных систем. Коаксіальный кабель зкладається із центральної жили та зовнішнього екрану, між якими знаходиться ізолятор.
Кабель 670-086 SXE має такіж геометричні розміри як RG-405, SSF-85 кабель. Головною перевагою та відмінністтю є підвищена термостійкість, до +200℃ та висока супінь екранування ≥100 дБ на частотах до 4 ГГц. Монтаж цього типу кабеля до конекторів здійснюється способом пайки, цьому сприяє наявність олова у зовнішньому обплетенні та термостійкий фторопласт, який не тече та не ущільнюється при підвищеній  температурі паяльника. Основне застосування - для внутрішньоблочних та внутрішньоантенних комутацій.

Stuff

Зображення
Техничні характеристики

Характеристики та опис

    • Призначення           Для систем зв'язку
    • Тип кабеля               Коаксіальний


Коаксіальный кабель призначений для з'єднання складових компонентів радіо-частотных систем. Коаксіальный кабель зкладається із центральної жили та зовнішнього екрану, між якими знаходиться ізолятор.

Кабель 670-086 SXE має такіж геометричні розміри як RG-405, SSF-85 кабель. Головною перевагою та відмінністтю є підвищена термостійкість, до +200℃ та висока супінь екранування ≥100 дБ на частотах до 4 ГГц. Монтаж цього типу кабеля до конекторів здійснюється способом пайки, цьому сприяє наявність олова у зовнішньому обплетенні та термостійкий фторопласт, який не тече та не ущільнюється при підвищеній  температурі паяльника. Основне застосування - для внутрішньоблочних та внутрішньоантенних комутацій. Висока ступінь екранування дозволяє зберегти корисний сигнал всередині кабелю від впливу зовнішніх негативних наводок або ізолювати слабий сигнал приймального тракту від потужного сигналу передавального тракту всередині одної антенни.

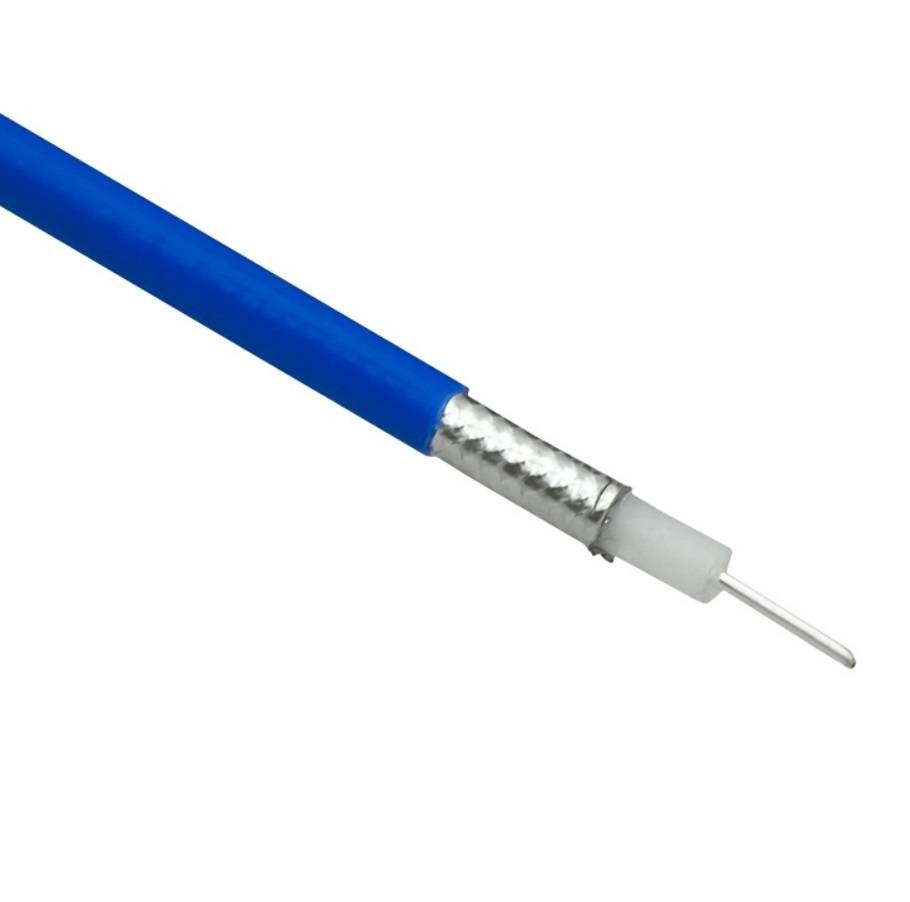

Кабель 670-086SXE має конструкцію:

Центральний провідник - моножила, сталь плакована міддю з подальшим покриттям сріблом

Діелектрик - цільный PTFE (фтороласт)

Зовнішній провідник - обплетення просочене оловом, матеріал провідників - мідь

Оболонка - FEP синього кольору, стойка до високих температур.

Механічні характеристики:

Центральний провідник - моножила діаметром 0,52 ± 0.02 мм

Діелектрик - діаметр 1.63 ± 0.03 мм

Зовнішній провідник - діаметр 2.15 ± 0.1 мм

Оболонка - зовнішній діаметр 2.65 ± 0.1 мм

Температура експлуатації -55℃ +200℃

Електричні характеристики:

Хвильовий опір    50±2Ω Ом
Погонна ємність    95±2(пФ/м pF/m)
Velocity    70,8% ± 0.2%
Max voltage    1000 V DC
Екранування    ≥100 дБ 10 - 4000 МГц

Таблиця згасання сигналу в кабелі 670-086SXE в залежності від частоти:

Частота Згасання сигналу (Attenuation)
МГц дБ/100м
800 61
1000 68
1800 92
2000 96
2600 110
3800 141
6000 185
